低壓動態無功補償裝置是用于補償感性負荷所需要的無功功率的裝置。該裝置對于提高系統的功率因數，改善電能質量，延長電力設備使用壽命，降低電網傳輸損耗，抑制電壓波動具有重要作用。

低壓動態抗諧型無功補償裝置由抗諧型電容器、抗諧型電抗器、進口過零觸發技術可控硅（晶閘管）集成電路、高分?jǐn)嗳劢z組合成的抗諧型模塊組裝而成。具有抑制諧波功能，實現電壓過零時導通、電流為零時切除、確保投入電容無涌流，并有三相和分相補償之功能。

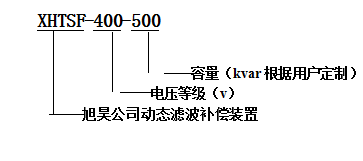

型號說明：

技術優勢：

●智能控制單元能快速跟蹤系統負荷無功變化，實現瞬時投切控制，動態響應時間小于5ms，全響應時間小于20ms；

● 采用大功率快速可控硅過零投切技術，投切過程無涌流，不沖擊電網，不產生諧波；

●有效抑制諧波，改善系統三相不平衡；節能降耗、保障系統安全；

●具有工頻過電壓、欠電壓、過流超溫和諧波保護等多種保護功能；

● 具有電氣參數測量、記錄、傳輸?shù)瓤刂乒δ埽?

● 在抑制諧波的同時提高系統的功率因數，避免用戶出現力調電費罰款。

技術參數：

額定電壓：400V、690V（其他電壓等級可定制）

響應時間：≤20ms

控制電源：AC 220V /380V

諧波測量范圍：1-21次

防護等級：IP20（其他規格可定制）

海拔：不超過2000m

運行環境溫度： -20℃～+45℃，相對濕度不超過95%

環境要求： 無劇烈振動及沖擊；無導電及爆炸性塵埃；無腐蝕性氣體

元件性能指標：

1、控制器

動態補償型XH2600控制器，采用高速信號處理器DSP作為CPU，運算速度可達2000萬/秒，采用傅立葉變換算法，動態響應時間：小于20ms。

控制靈敏度高、測量準確度為0.5級以上。

可精確檢測出電壓、電流、頻率、功率因數、有功及無功，還可以分析1~31次諧波。

提供多種通訊解決方案，支持配有標準的RS232接口、RS485接口以及Modem。

補償方式：支持分組不等容量的電容器組合，實現分相、三相或三相共補與分補相結合的補償方式。

設置過電壓保護、欠壓保護、缺相保護等保護功能；

2、晶閘管投切開關：

采用晶閘管投切開關，動態響應時間小于5ms；

投切時（斷開和接通的瞬間）保證零電壓開啟和零電流關斷，無弧通斷；

投切時無涌流、功耗低、無操作過電壓、運行時無諧波，工作可靠，壽命長；

Vdrm可重復的關斷峰值電壓：1600V；Vrrm可重復的反向峰值電壓：1600V；

初次極耐壓值：不小于2500V；

設計選型圖

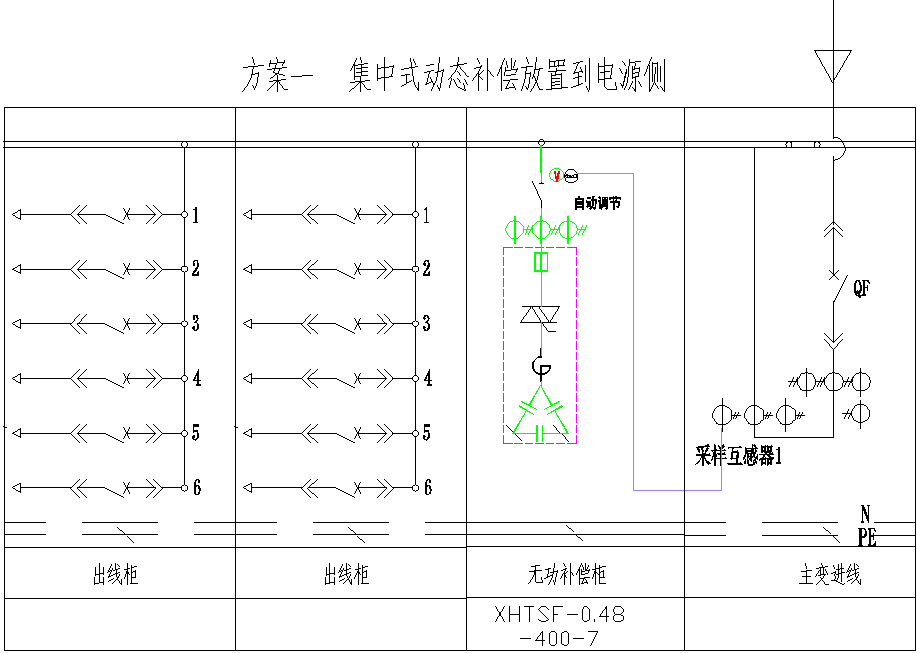

1.方案一 集中式動態補償放置到配電系統電源側

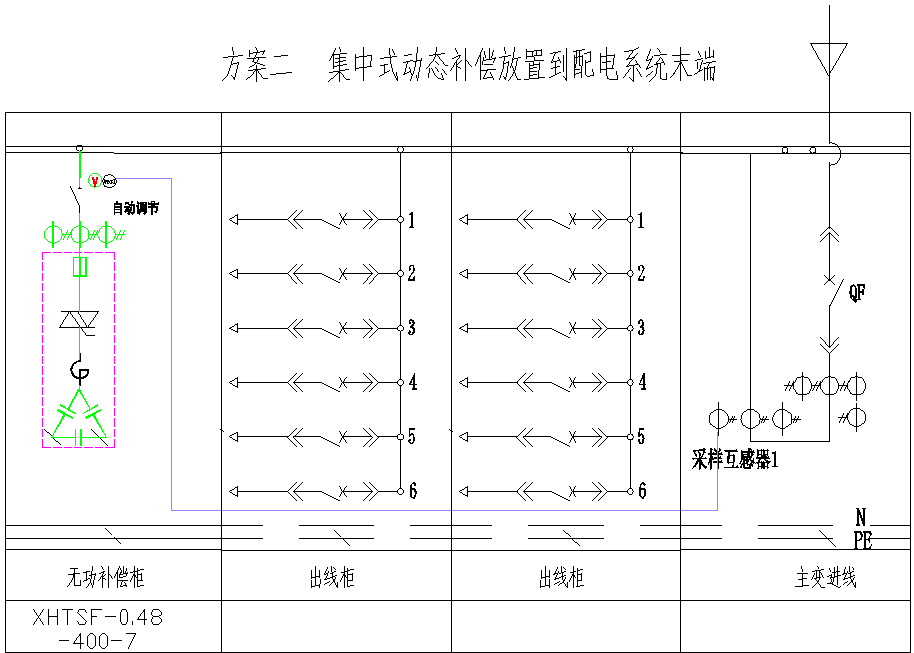

2.方案二 集中式動態補償放置到配電系統末端

應用領域：

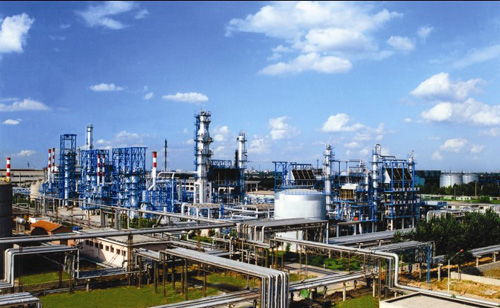

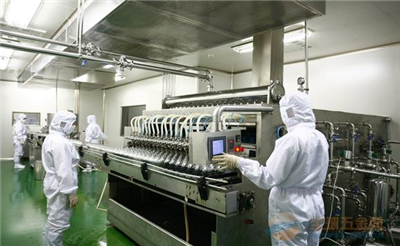

低壓動態抗無功補償裝置，廣泛用于有諧波或感性負荷變化快配電系統補償無功，如醫院、商場、寫字樓、體育中心、化工、制藥、汽車制造、機械加工等。

型號說明：XHTSF  XH-TSF    XH-TSC   XHTSC
