一、XHAPF技術優勢
1、卓越的濾波性能
l 可以濾除2~51次諧波，諧波濾除率>97%；
l 微妙級瞬時響應速度，全響應時間＜5ms
l 模塊化設計，系統穩定，可承受-40%~+20%電壓波動
l 三電平逆變電路快速FFT及瞬時無功兩種算法模式
l 全面補償方案，可實現有源濾波、無功補償、三相不平衡電流補償按需分配；
2、靈活的組合應用方案
l 產品模塊、整機兩種產品模式，適應現場環境；
l 單機容量覆蓋25~700A全系列；
l 各模塊可獨立運行，并可以在線擴容；
l 三相三線、三相四線兼容，適應多種環境；
l CT安裝在負載側、電源側均可.
3、完善的保護性能
l 設備設外部短路保護，過、欠電壓保護，相序保護等；
l 設備內部故障保護，包括短路保護、IGBT過熱保護等，軟硬件限流保護；
l 具有諧振躲避功能；
4、核心硬件高端
4.1德國英飛凌IGBT模塊
l 高集成三電平（3DSP+CPLD）模塊
l 電壓應力低，可靠性高
l 導通損耗和開關損耗小
4.2 TI控制芯片
l 具有雙核32為CPU+2CLA,高端TMS控制芯片，控制精度高
l 具有超強運算和高精度采樣能力
l 全功能液晶監控系統，并具PC端增強軟件
二、 XH-APF濾波原理
有源電力濾波器(APF:Active Power Filter)是一種動態抑制諧波、補償無功的線性電子裝置。核心是通過IGBT逆變器，提供與系統中諧波大小相等相位相反的補償電流，反向注入供配電系統中，將相應諧波電流抵消掉。電網中只留有純粹的基波電流，從而實現濾波的功能。
旭昊有源電力濾波器XHAPF采用并聯的方式,通過實時檢測負載，采用先進的電流分解算法與控制算法，實現實時的諧波、無功、不平衡補償，并規避傳統LC補償諧振的風險。是高性能先進的電能質量治理裝置。

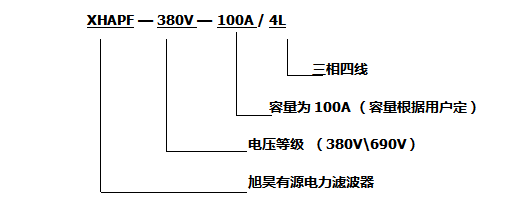

三、XH-APF型號說明
四、有源電力濾波器產品布置圖：
400A有源電力濾波補償柜
五、旭昊有源電力濾波器主要技術參數
|
產品型號 |
XH-APF-50A |
XH-APF-75A |
XH-APF-100A |
XH-APF-200A |
XH-APF-300A |
XH-APF-500A |
||||
|
基本 參數 |
補償容量 |
50A |
75A |
100A |
200A |
300A |
500A |
|||
|
電氣接線 |
三相三線/三相四線 |
|||||||||
|
支持電壓等級 |
380V~690V |
|||||||||
|
輸入電壓范圍 （V） |
380V/690V -40%~+20%（三相電壓） |
|||||||||
|
輸入頻率范圍 (Hz) |
50/60HZ +/-5% |
|||||||||
|
尺寸（mm,寬×高×深） |
500*205*600 |
500*245*600 |
500*245*600 |
800*2200*1000 |
800*2200*1000 |
800*2200*1000 |
||||
|
多機并聯 |
不限 |
|||||||||
|
凈重(Kg) |
30 |
33 |
38 |
400 |
450 |
500 |
||||
|
安裝方式 |
壁掛/機架 |
立柜 |
||||||||
|
噪聲(dB) |
<54 |
<56 |
<58 |
<60 |
<65 |
<70 |
||||
|
冷卻方式 |
智能風冷75L/Sec |
智能風冷150L/Sec |
智能風冷300L/Sec |
智能風冷600L/Sec |
智能風冷900L/Sec |
智能風冷1500L/Sec |
||||
|
運行溫度 |
-10℃~+60℃ |
|||||||||
|
儲存溫度 |
-40℃-+70℃ |
|||||||||
|
戶內空氣相對濕度 |
≤95%（無凝露） |
|||||||||
|
海拔高度 |
2000m，根據國際GB/T3859.2每增加100m，功率降低1% |
|||||||||
|
防護等級 |
IP20,其余IP等級可定制 |
|||||||||
|
MTBF（無故障時間） |
≥10萬小時 |
|||||||||
|
CT接線方式 |
支持源側、負載側 |
|||||||||
|
關鍵 指標 |
濾波范圍 |
2～51次，并且2～51次同時進行 |
||||||||
|
特定諧波次數補償 |
2～51次任意選擇，在液晶監控及后臺軟件監控均可實現 |
|||||||||
|
開關頻率 |
平均20KHz |
|||||||||
|
控制方法 |
快速傅立葉變換FFT和瞬時無功 |
|||||||||
|
拓撲結構 |
三電平逆變 |
|||||||||
|
整機效率 |
≥97% |
|||||||||
|
響應時間 |
快速響應≤300us,全響應≤10ms |
|||||||||
|
無功補償 |
有 |
|||||||||
|
補償三相不平衡負載 |
有 |
|||||||||
|
過載保護 |
自動限流在100%額定輸出 |
|||||||||
|
擴展 功能 |
人機界面 |
LED顯示屏，顯示實時數據、諧波波形曲線、具有參數設置、記錄查詢功能。 |
||||||||
|
通訊協議 |
以太網、RS485；Modbus/電總協議；干接點 |
|||||||||
|
PC端軟件 |
所有參數設置交互 |
|||||||||
|
故障記錄 |
500條 |
|||||||||
六、有源電力濾波器應用案例：
1、治理前后數據對比：
應用案例：
某金屬合金公司中頻爐冶煉，XH-APF設備投入前：
1、諧波電流超標嚴重，電流畸變率最高達到32.81%；
2、功率因數為0.92。
XHAPF有源濾波器設備投入后：
1、諧波電流降低至10.44%；
2、功率因數提高到0.97；
現場測試數據如下：
圖1投入前波形圖 圖2投入有源濾波后波形圖
圖3投入前諧波電流畸變率32.81% 圖3投入后諧波電流畸變率10.44%

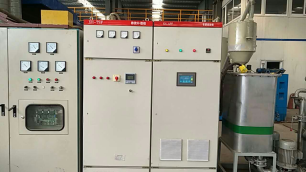

設備現場圖片：
七、有源電力濾波器設計選型

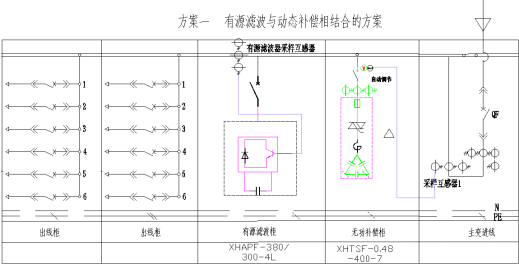

1. XH-APF有源電力濾波器與動態補償結合集中治理方案

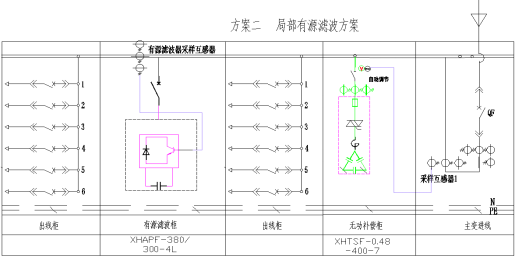

2. XH-APF有源電力濾波器局部治理方案

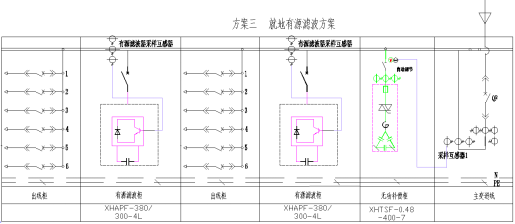

3. XH-APF有源電力濾波器就地治理方案
八、XH-APF快速選型表
|
變壓器容量 |
有源濾波容量及數量 |
有源濾波容量及數量 |
結構形式 |
尺寸 |
|
250/315 |
XH-APF-380V-50/4L |
XH-APF-380V-75/4L |
模塊 |
500*205*600 |
|
400 |
XH-APF-380V-50/4L |
XH-APF-380V-100/4L |
模塊 |
500*245*600 |
|
500 |
XH-APF-380V-75/4L |
XH-APF-380V-100/4L |
模塊 |
500*245*600 |
|
630 |
XH-APF-380V-100/4L |
XH-APF-380V-150/4L |
模塊/ 柜式 |
800*1000*2200 |
|
800 |
XH-APF-380V-100/4L |
XH-APF-380V-150/4L |
模塊/柜式 |
800*1000*2200 |
|
1000 |
XH-APF-380V-100/4L |
XH-APF-380V-200/4L |
模塊/柜式 |
800*1000*2200 |
|
1250 |
XH-APF-380V-150/4L |
XH-APF-380V-250/4L |
柜式 |
800*1000*2200 |
|
1600 |
XH-APF-380V-200/4L |
XH-APF-380V-300/4L |
柜式 |
800*1000*2200 |
|
2000 |
XH-APF-380V-250/4L |
XH-APF-380V-400/4L |
柜式 |
800*1000*2200 |
|
2500 |
XH-APF-380V-300/4L |
XH-APF-380V-500/4L |
柜式 |
1000*1000*2200 |
|
適用范圍 |
醫院、學校、辦公樓、酒店、數據中心、劇場、體育場等單相負載較多的場所 |
化工、制藥、紡織、機械、造紙、汽車、港口、通信等工業諧波污染較重的場所 |
|
|
2、應用行業
醫院、學校、辦公樓、酒店、通信、電子、數據中心、劇場、體育場、化工、制藥、汽車、港口、冶金、鑄造等
型號說明：XHAPF XH-APF
