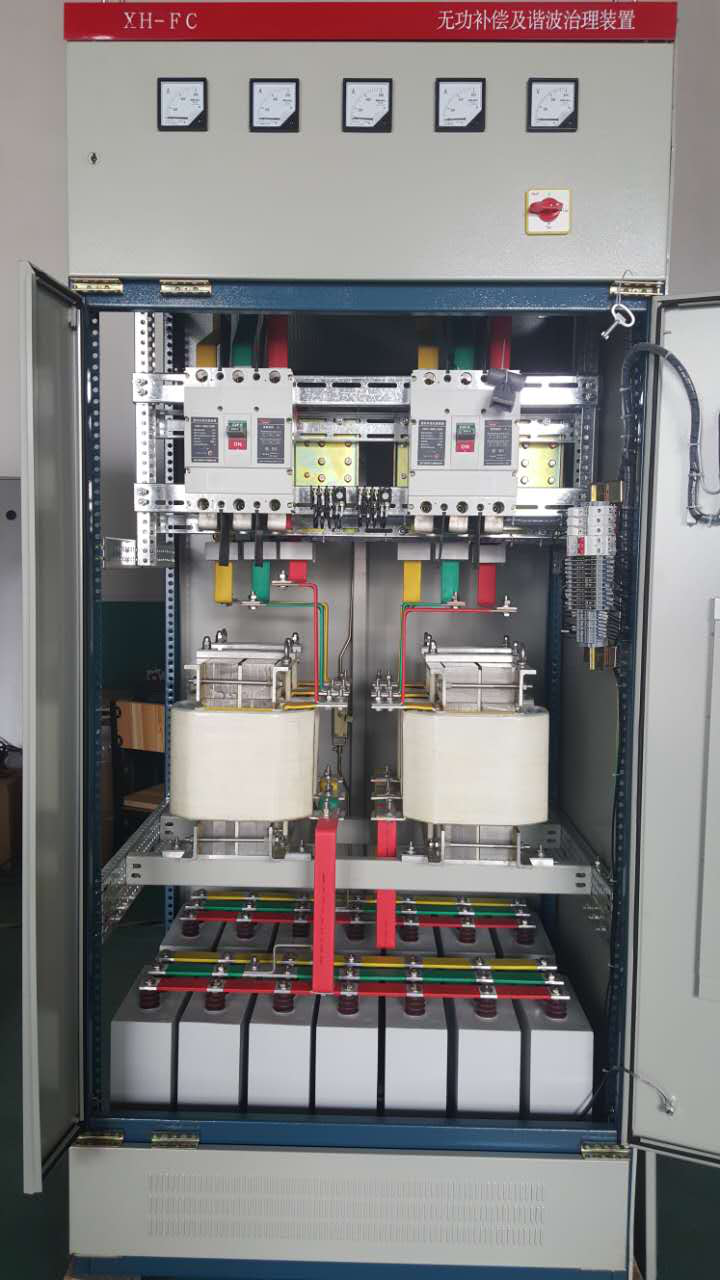

產品概述

本裝置即為無源濾波補償裝置LC，全稱：無功補償及諧波治理裝置。由開關組件、濾波電容器、

濾波電抗器、電阻器組成單調諧濾波支路、高通濾波支路。與諧波源并聯使用，達到吸收相應頻次的諧

波電流，提高系統功率因數的雙重目的。

產品型號：

產品特性：

適用于0.4kv— 1.14kV電網諧波治理和無功補償；實際運用中根據諧波電流的分布及大小，通過計算機仿真計算設計濾波支路，每一組濾波支路對應某一次諧波，使諧波電流流入濾波柜，降低注入系統電網的諧波電流量，降低諧波電壓畸變率，降低線路損耗，同時提高電網的功率因數。

采用高性能濾波電容器、濾波電抗器；投切開關根據需要可以采用接觸器、真空接觸器或晶閘管開關等。

達到效果：

1、注入PCC點電流、電壓滿足GB/T14549-1993標準允許值。

2、降低系統損耗，提高生產效率。

3、平穩投切，改善三相不平衡。

4、濾除效果明顯5、7、11、13次諧波電流吸收率達70%以上。

5、提高變壓器利用率，改善變壓器溫升和噪音，延長變壓器使用壽命。

適用環境：

環境溫度：-25℃至+70℃；

海拔高度：不超過2000M；

大氣條件：空氣溫度不超過90%；

使用環境：戶內；

安裝地點：無腐蝕性氣體或蒸汽、無導電性和爆炸性塵埃及無劇烈振動。

應用實例：

應用案例一、在12脈動中頻爐上應用：

我公司對某汽車配件汽配廠12脈動1400KW中頻爐進行諧波治理，中頻爐進線電壓為660V，治理前后電能質量測試數據如下（一側數據）。（采用HIOKI 3196 電能質量分析儀），設計方案如下圖：

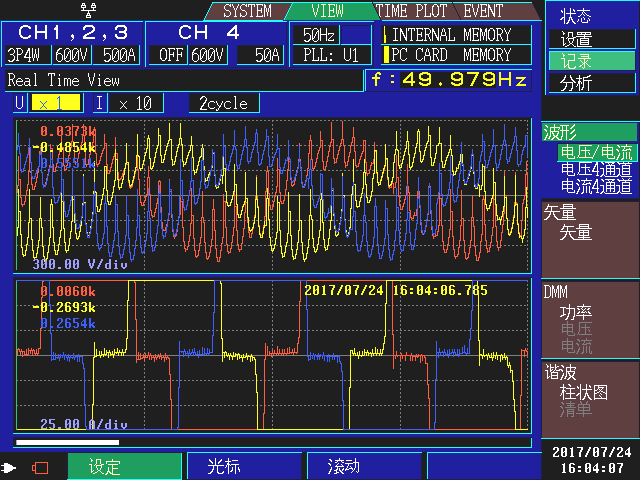

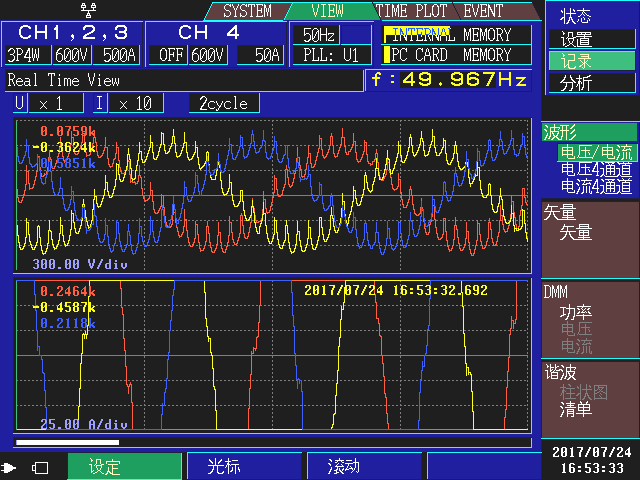

                         治理前電壓/電流波形                                                                    治理后電壓/電流波形

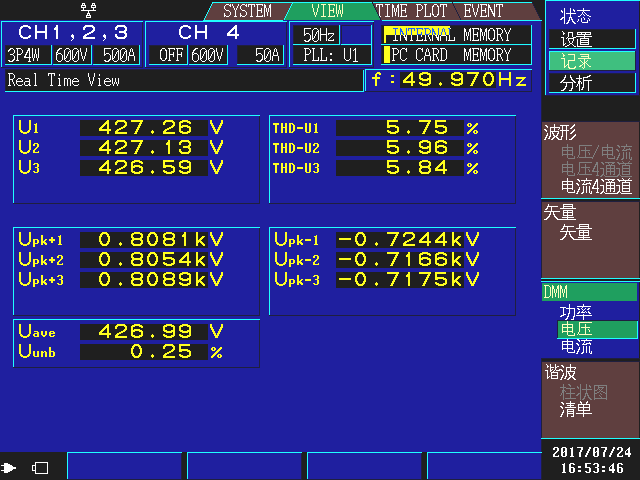

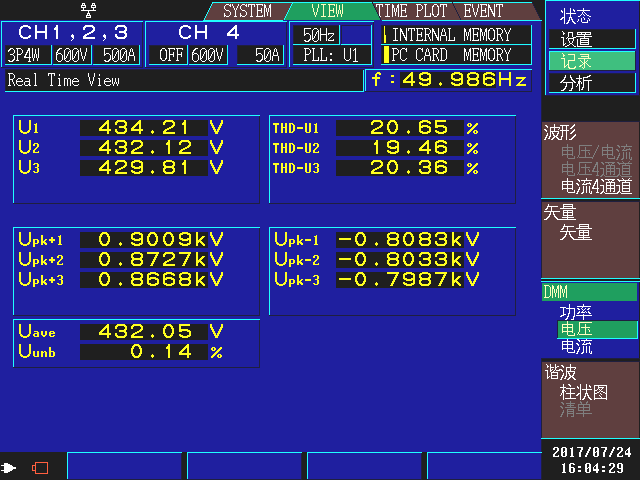

                                   治理前總電壓諧波畸變率20.65%                                               治理后總電壓諧波畸變率5.75%

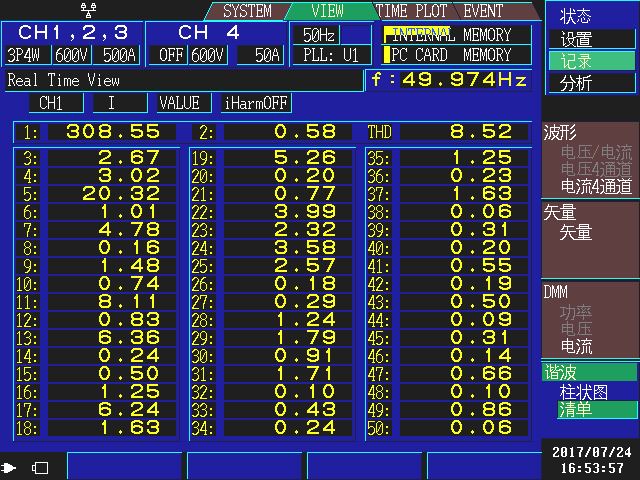

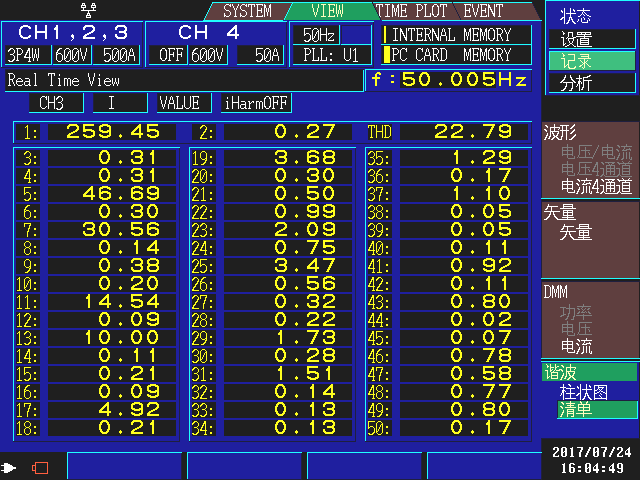

                                治理前電流含量22.79%                                                                      治理后總電流諧波含量8.52%

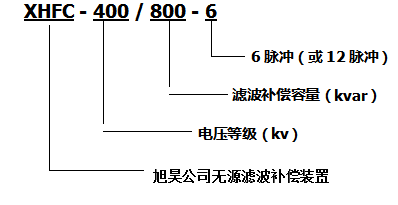

型號說明：XHFC  XHFC
