XHLVC由專用濾波電容器和濾波電抗器組成，專為有諧波污染的配電系統抑制諧波和無功補償設計，具有卓越的安全性能和保護功能。廣泛應用于公寓、寫字樓、醫院、商場、小區、廠礦等配電系統低壓濾波補償。
產品特點：
由XHLVC調諧單元構成的調諧補償濾波回路額定電壓為450V、480V、 525V保證在400V配電系統中不受諧波干擾，系統運行穩定可靠。
1、 XHLVC調諧單元設計的濾波電容器，采用450V、480V、525V電壓等級及全膜介質，耐涌流抗諧波效果好，耐壓等級高，運行更加穩定，適用諧波污染嚴重的工業場所。
2、 單調諧波補償方案中濾波電抗器專為諧波污染嚴重場合設計，有5.7%型、7%型、14%型等多種，適用不同的諧波含量及工業場所。
3、 電抗采用低損耗，高可靠性的純銅繞組，損耗低。
4、 電抗器絕緣等級高，采用H級絕緣等級，過流能力強，可靠性高，具有過溫保護功能。
5、額定范圍應用于大量非線性負載存在的場合。
電容器技術參數：
|
電壓 |
|
額定電壓400V,，適用范圍380V—525V |
|
功率范圍 |
|
12.5—100kvar |
|
電容公差 |
|
-5%,+10% |
|
電壓測試 |
端子間 |
2.15*Un(AC),10S |
|
端子與外殼間 |
>660V-6kv(AC),10S |
|
|
放電電阻 |
|
標準放電時間60s |
|
環境溫度 |
|
-25℃~55℃ |
|
濕度 |
|
0.95 |
|
海拔高度 |
|
<2000m |
|
過壓 |
|
1.1*Un（每24小時允許過壓8小時） |
|
過流 |
|
高達1.8*In |
|
峰值浪涌電流 |
|
250*In |
|
操作頻率 |
|
高達8000次/年 |
|
平均壽命 |
|
高達150000小時 |
|
諧波水平 |
|
Nll：10%--50% |
|
安裝 |
|
室內垂直安裝 |
|
安全 |
|
自愈+壓力保護+放電裝置 |
|
外殼 |
|
壓縮鋁罐、方殼或不銹鋼殼外殼噴漆 |
|
電介質 |
|
聚丙烯鋅鋁合金鍍膜，特殊電阻率鍍層 |
|
|
|
|
電抗器技術參數：
|
適用標準 |
IEC60289,EN60289 |
|
額定電壓 |
400V，三相50Hz |
|
調諧次數（阻抗特性） |
4.3（5.7%）；3.8（7%）；2.7（14%） |
|
每相感抗誤差： |
-5 ，+5 |
|
絕緣水平 |
1.1kV |
|
熱應力耐受 |
ics：25*Le,2*0.5second |
|
動應力耐受 |
2.2isc（峰值電流） |
電抗器選型:
l 電抗率為14%，調諧頻率為134HZ的XHLVC單調諧濾波補償單元，適用于建筑場合配電系統，在提供可靠的無功補償同時，可以有效抑制3次及以上諧波污染；
l 電抗率為7%，單調諧濾波補償單元，適用于工業場合配電系統及變頻空調較多的公寓、寫字樓等配電系統。在提供可靠的無功補償同時，可以有效抑 制5次及以上諧波污染；

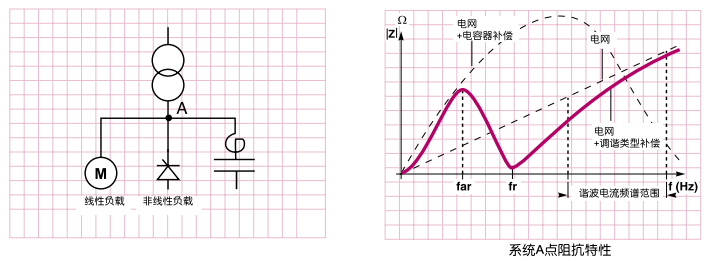

純電容器補償時系統阻抗特性 調諧型補償時的系統阻抗特性
單調諧波單元選型表
|
單調諧波補償單元規格型號 |
額定電壓（V） |
額定容量 |
電抗率 |
系統電壓（V） |
|
XHLVC-0.48-10-7% |
480 |
10 |
7% |
400 |
|
XHLVC-0.48-15-7% |
480 |
15 |
7% |
400 |
|
XHLVC-0.48-20-7% |
480 |
20 |
7% |
400 |
|
XHLVC-0.48-25-7% |
480 |
25 |
7% |
400 |
|
XHLVC-0.48-30-7% |
480 |
30 |
7% |
400 |
|
XHLVC-0.48-40-7% |
480 |
40 |
7% |
400 |
|
XHLVC-0.48-50-7% |
480 |
50 |
7% |
400 |
|
XHLVC-0.48-60-7% |
480 |
60 |
7% |
400 |
|
XHLVC-0.48-80-7% |
480 |
80 |
7% |
400 |
注：電抗率14%的以此類推；電壓等級0.45KV和0.525KV的以此類推。
型號說明：XHLVC XH-LVC
