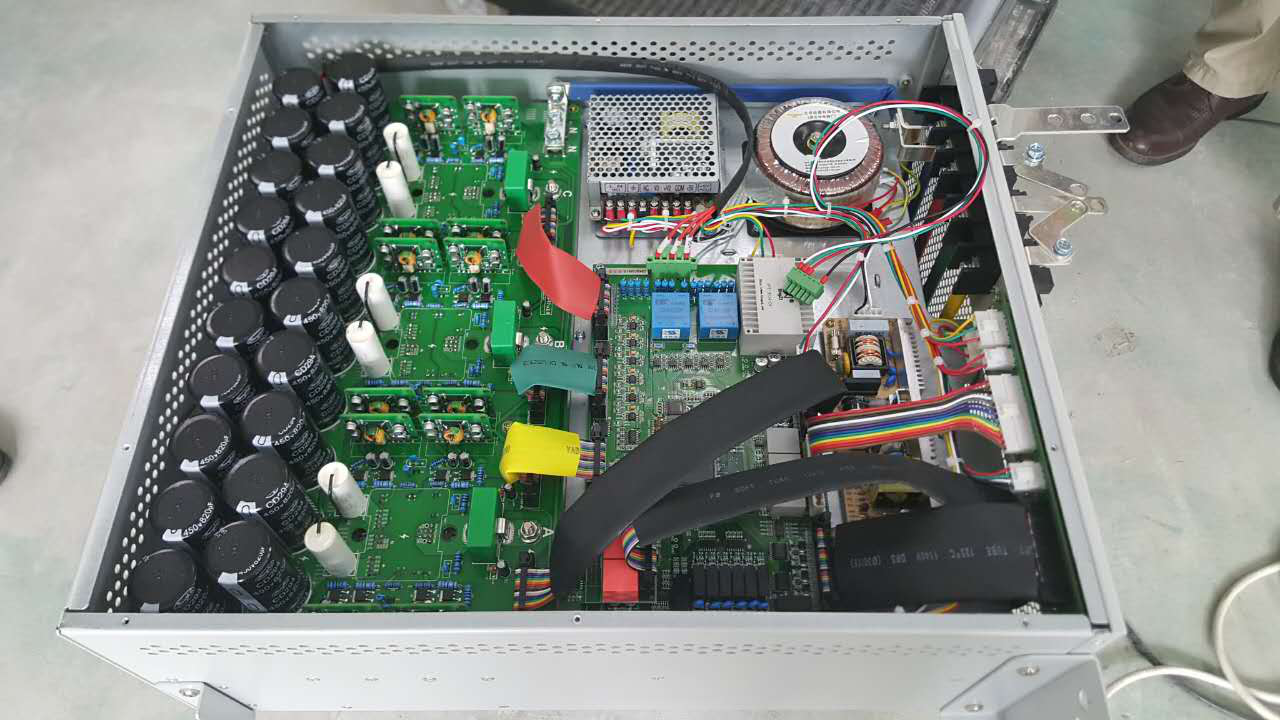

XH-SVG靜止型動態無功補償及三相不平衡裝置：是一種用于動態補償無功功率、治理配網三相不平衡的新型電力電子裝置，利用先進控制算法分離出不平衡電流的正負零序及無功功率，通過觸發功率器件IGBT，使逆變器發出與之相反的抵消電流，達到補償無功及消除不平衡的作用。
電能質量對變壓器的影響
1、無功及三相不平衡易增加配電變壓器、線路的電能損耗、效率降低；
2、無功及三相不平衡易導致線路壓降、末端低電壓，影響用戶生產生活用電；
3、無功及三相不平衡易降低電動機效率；
4、三相不平衡易導致用電設備的運行安全；
5、三相不平衡運行時產生零序電流、使變壓器局部發熱；

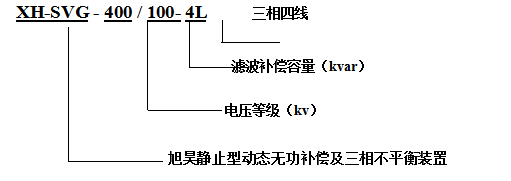

產品型號：
工作原理 ：
無功補償和諧波治理的原理是：DSP控制實時檢測負載電流，計算分析得到負載電流的無功電流數據，無功電流作為控制器的參考值，控制器實時驅動IGBT產生滿足要求的無功補償電流（容性或感性），最終實現動態無功補償目的。
三相不平衡補償?shù)脑硎牵和ㄟ^DSP控制實時檢測負載電流，分析負載電流是否處于不平衡狀態，采用先進的控制算法分理處不平衡電流的正序分量、負序分量、零序分量，然后通過實時驅動IGBT、STUR發出與負序分量和零序分量反向的電流，使電網達到三相平衡的狀態。
電壓支撐原理：對于三相負載不平衡導致某相電壓過高，另一相末端電壓低的臺區，裝置根據采集數據發出與負載反向電流，最后電網兩側電流達到三相平衡狀態，平衡支撐電網電壓。
專門治理：
對于電壓諧波、電壓閃變、無功補償容量不足等多種因素導致“低電壓”問題，出口電流不平衡度超過15%、負載率大于60%，并且通過管理措施難于調整的配變臺區，可配置XH-SVG型靜止型動態無功補償及三相不平衡裝置。
技術優勢：
采用IGBT電力電子器件和數字信號處理技術，實時補償，響應時間小于10ms，不會出現諧波污染；
支持手機APP、PC遠程操控，GPRS遠程監控，節省人力成本；數據存儲長達6個月；
具有零序、負序補償、無功補償，一機多用；
來電、停電電自動啟停，自動調整補償容量、無需人工；
具有過流、過壓、欠壓、過溫、防雷等多種保護功能、確保系統運行安全可靠；
模塊化設計、體積小重量輕、安裝便于組合、安裝維修方便；
單模塊獨立風道設計，可有效隔絕環境粉塵吸附、提高散熱效率。
技術參數
|
表1 技術參數表 |
|
||||
|
接線方式 |
三相四線 |
||||
|
額定電壓（V） |
400/690±10%V |
||||
|
工作頻率（Hz） |
|
||||
|
輸出容量 |
30 |
50 |
75 |
100 |
|
|
補償模式 |
不平衡、無功、諧波任意組合 |
||||
|
單次諧波濾除率 |
≧95% |
||||
|
全響應時間 |
≦10ms |
||||
|
有功功率損耗 |
<3% |
||||
|
中性線補償能力 |
三倍相線電流 |
||||
|
噪音指標 |
<65dB |
||||
|
過載能力（1min） |
120% |
||||
|
防護等級 |
Ip44（可指定） |
||||
|
散熱方式 |
風冷 |
||||
|
通訊 |
Modbus，RS485、wifi‘3G’ |
||||
|
并機運行 |
可多臺并機 |
||||
|
保護 |
過流、過溫直流過壓、通訊等 |
||||
|
顯示狀態 |
7英寸中文彩色觸摸屏 |
||||
|
安裝方式 |
戶內或戶外柱上安裝 |
||||
|
環境溫度 |
-25℃~40℃（更高溫度下需將容） |
||||
|
儲存環境 |
-40℃~60℃ |
||||
|
相對濕度 |
最大95%，無凝霜 |
||||
|
海拔高度 |
1000m以下（更高海拔需將容） |
||||
|
無功補償容量選型：
表2 無功補償容量選型表 |
||||
|
變壓器容量（KVA） |
二次側電壓（KV） |
二次測額定電流（A） |
按30%算需要補償?shù)臒o功功率 |
選配容量 |
|
160 |
0.4 |
230 |
48 |
50 |
|
200 |
0.4 |
288 |
60 |
75 |
|
250 |
0.4 |
360 |
75 |
75 |
|
315 |
0.4 |
454 |
95 |
100 |
|
400 |
0.4 |
577 |
120 |
130 |
|
630 |
0.4 |
909 |
189 |
200 |
按變壓器容量的20%核算，具體按用戶要求核算；
|
三相不平衡選型 表3 三相不平衡選型表 |
||||
|
變壓器容量（KVA） |
二次側電壓（KV） |
二次測額定電流（A） |
需要補償?shù)牟黄胶怆娏鳎?/span>A） |
選配容量 |
|
160 |
0.4 |
230 |
50 |
30 |
|
200 |
0.4 |
288 |
60 |
50 |
|
250 |
0.4 |
360 |
75 |
50 |
|
315 |
0.4 |
454 |
90 |
75 |
|
400 |
0.4 |
577 |
120 |
100 |
|
630 |
0.4 |
909 |
180 |
150 |
不平衡目標值為3%以內；

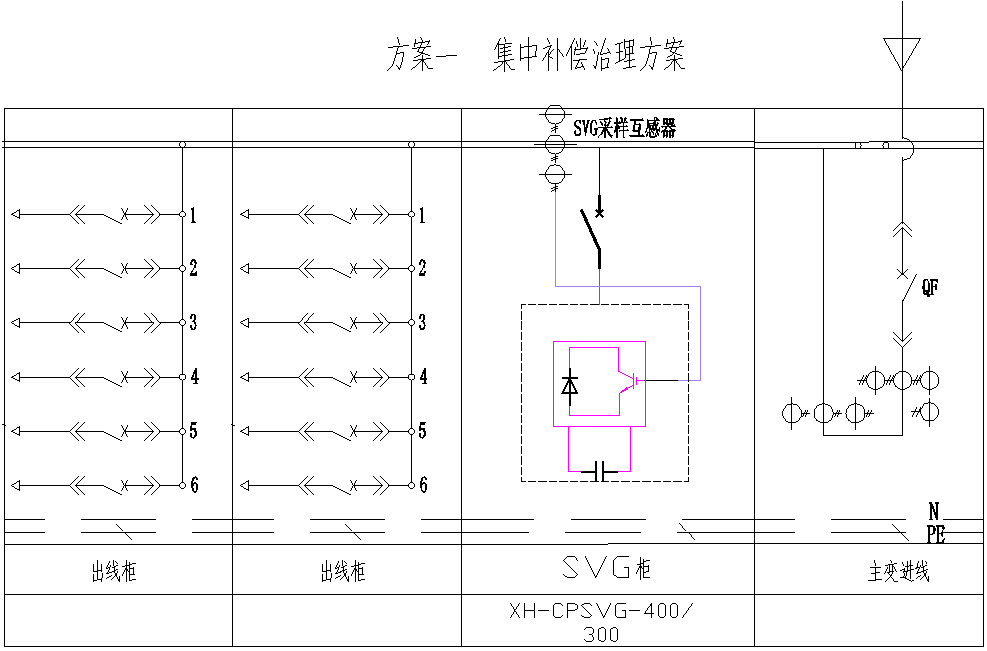

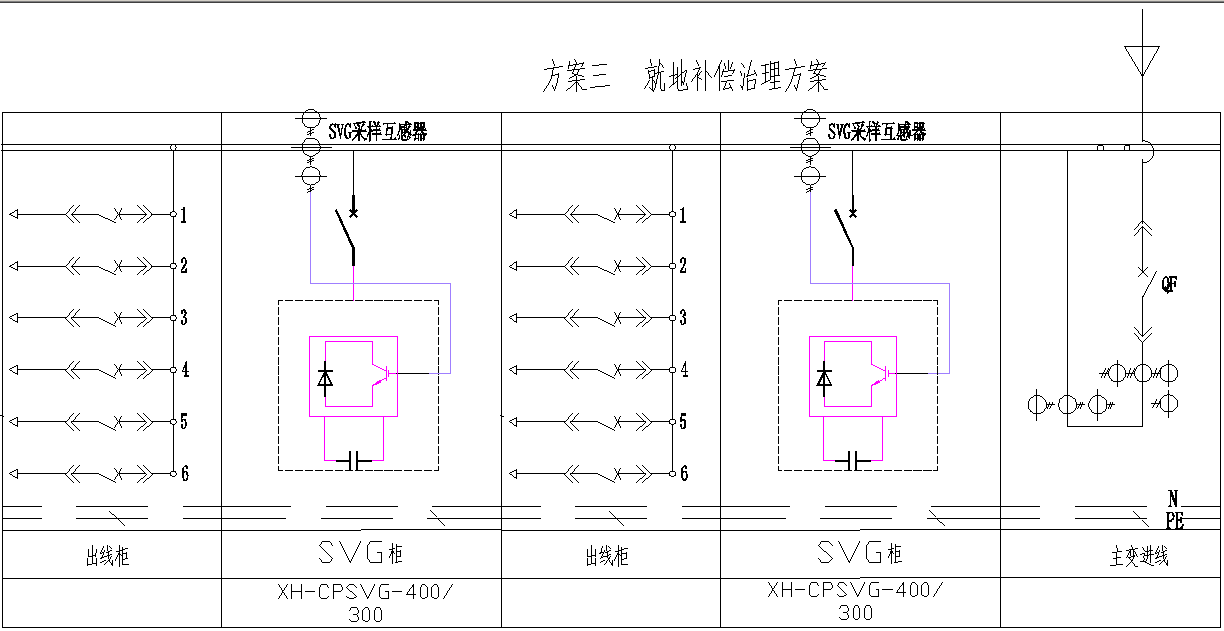

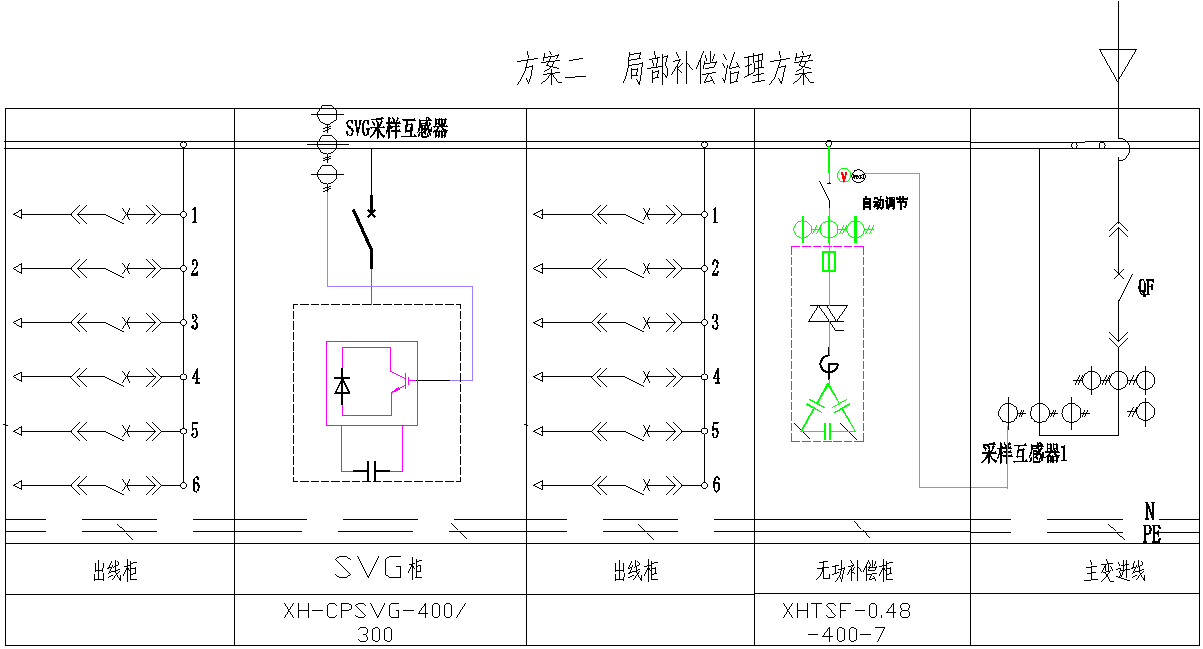

設計選型圖：
