產品簡介：

該裝置廣泛應用于10KV戶外線路就地?zé)o功補償，可實時監測高壓線路的電壓、電流、無功及功率因數等電網參數，并根據這些參數對高壓電網進行動態監測補償，對提高線路功率因數及電壓，減少線損，改善電網供電質量起到重要作用。

產品型號：

主要特點：

1、該裝置保護齊全，具有完善的過壓、欠壓、諧波、過流、電流平衡等保護功能。

2、采用專用投切電容真空接觸器作為投切開關，可實現多級自動投切，使線路補償效果更好。

3、通過GPRS遠程無線通訊方式實現遠距離采集數據及控制，采用高可靠的微處理器及控制技術，實現補償系統的自動控制、數據統計和存儲的功能。

4、采用開啟式電流測量互感器，使用安裝方便、可靠性高、耐老化、抗雷擊、壽命長。

5、本裝置選用BFM或BAM全膜高壓并聯電容器，電容器內裝有放電電阻和熔絲，熔絲可切除故障元件，延長電容器的使用壽命。

技術參數：

1、工頻主回路耐壓測試：42Kv/lmin，二次回路耐壓測試： 2.5Kv/lmin，雷電沖擊耐壓測試（峰值）：75Kv；

2、真空接觸器壽命： 20萬次工頻；

3、控制器電壓測量精度：0.5%電流測量精度，1%保護電流測量精度，5%控制輸出，1—4組無源開關量，通訊接口：RS232 ，RS485；

 工作原理：

系統主要由電容器、控制器單元、真空接觸器、電壓互感器和電流互感器、避雷器、戶外跌落式熔斷器等組成?？刂破鞲鶕?jù)電壓互感器和電流互感器采集的實時數據進行分析和判斷，發出實時控制命令；真空接觸器收到控制指令，即實施投切動作，完成電容器的通斷控制。戶外跌落式熔斷器對裝置進行短路保護，杜絕故障對裝置和線路造成損害。

  應用領域：

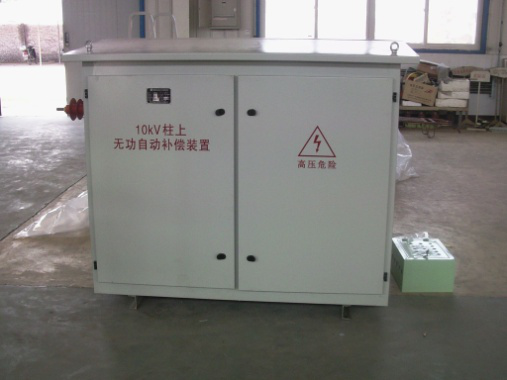

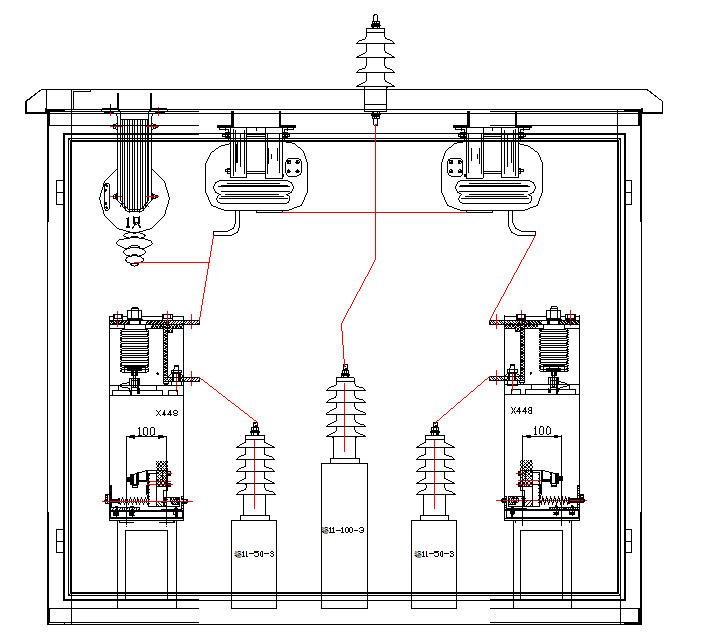

                                        產品示意圖

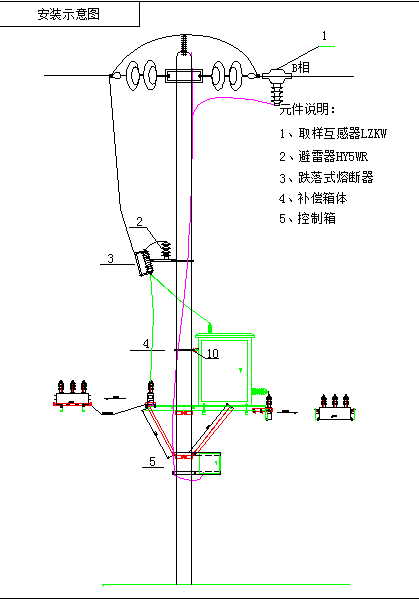

                           安裝示意圖
