高壓無功補償裝置又稱高壓并聯電容器裝置，裝置型號為XH-FC或XHTBB(XH-TBB)，裝置主要用于 6kV、10kV、35kV 等工頻電力系統，進行集中式無功補償或高壓電機的就地補償?shù)取Ｓ糜?/span>提高高壓系統功率因數，改善電壓質量，降低線路損耗，提高系統負荷的利用效率。

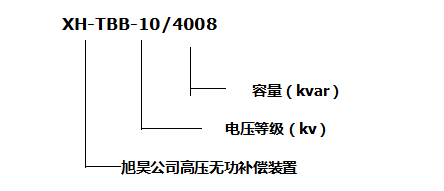

型號說明：

產品概述：

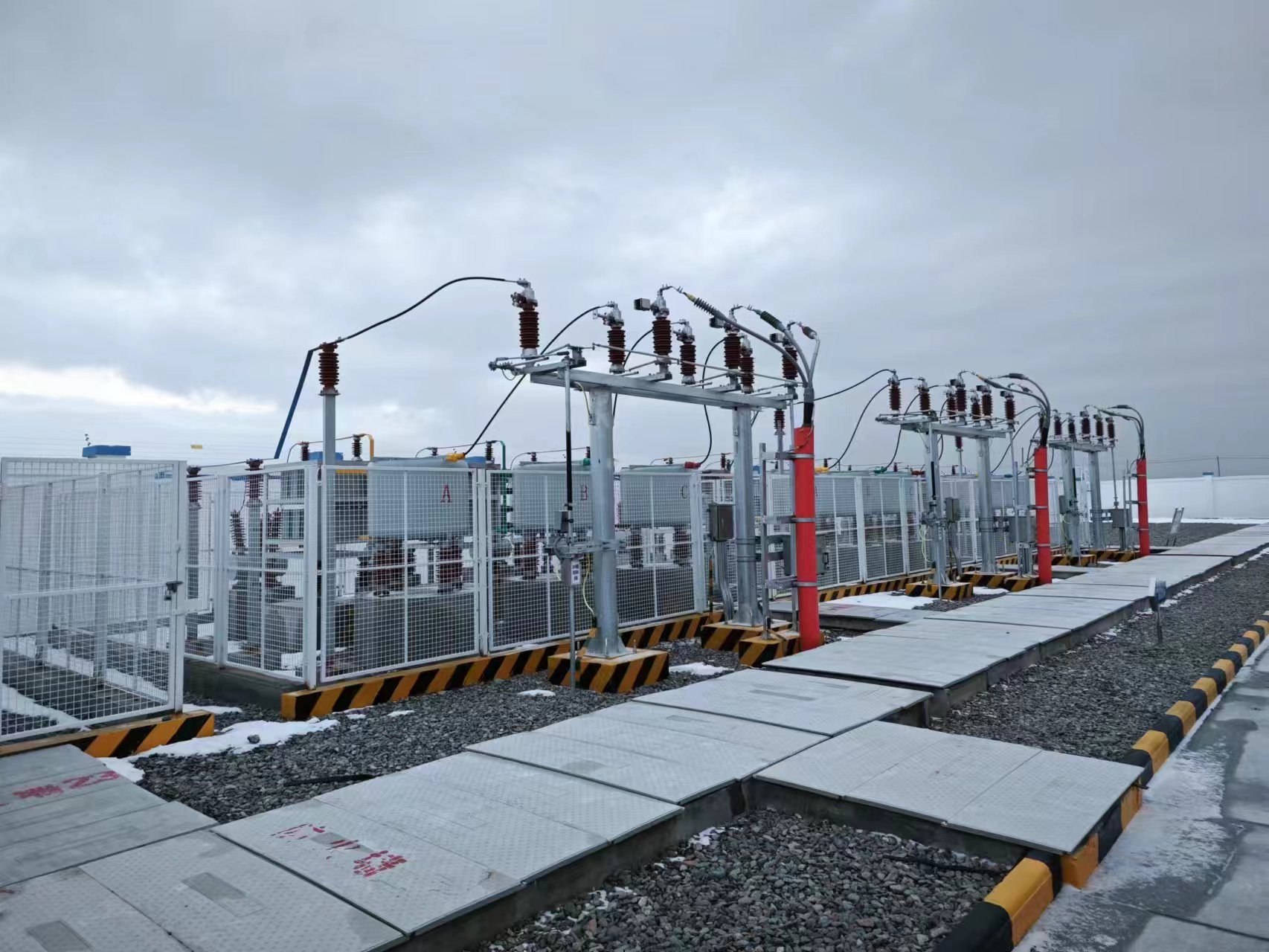

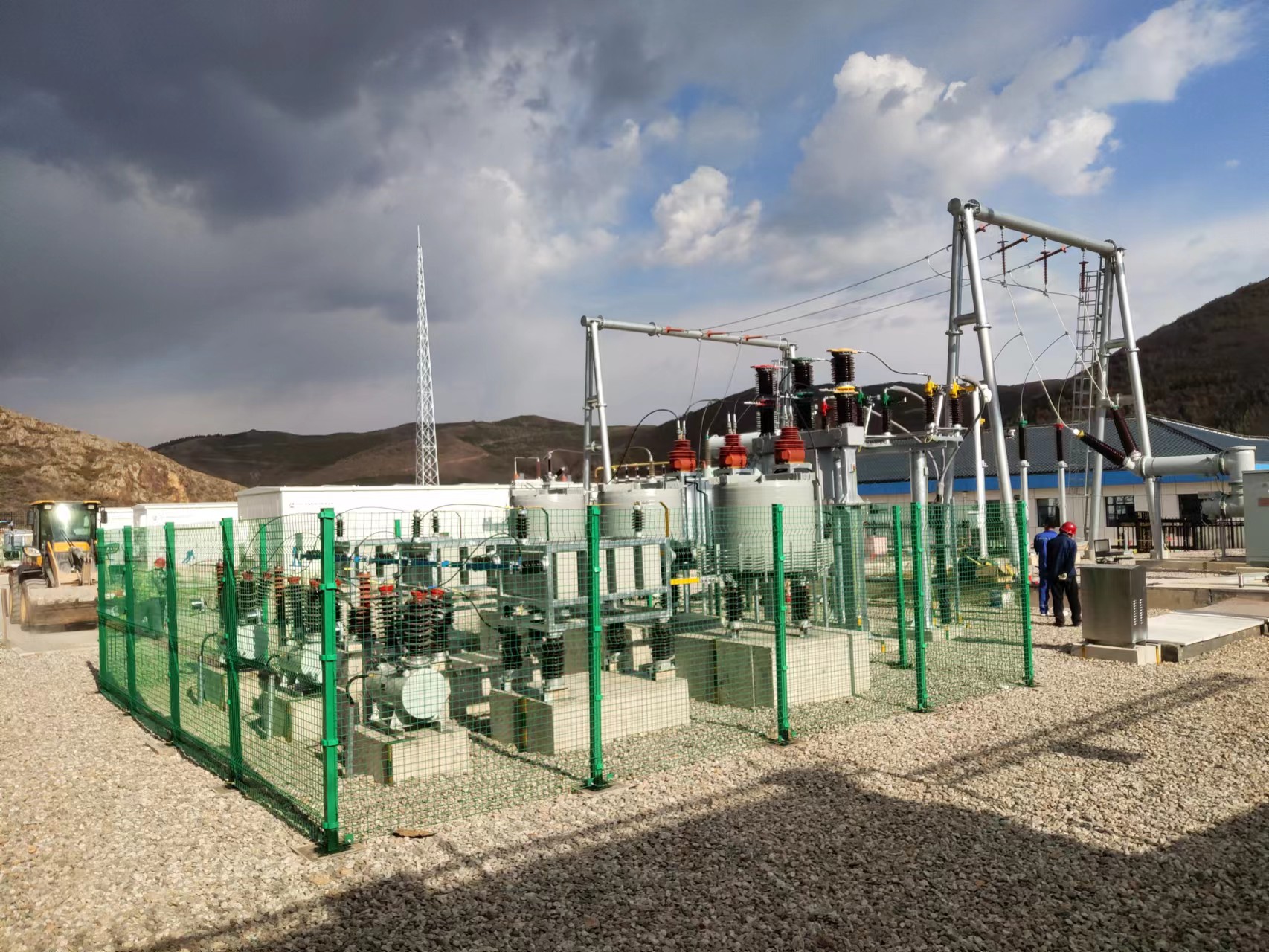

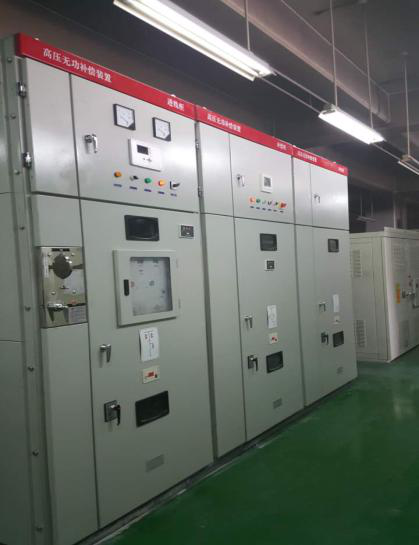

裝置有柜式和框架式兩種，主要組成有：隔離開關、接地刀閘、真空接觸器、高壓并聯電容器、串聯電抗器、氧化鋅避雷器、放電線圈、專用熔斷器、支柱絕緣子、連接母線、柜體（或框架、圍欄）等組成。

功能特點：

電容器采用全膜介質，電容器內置放電組件，使裝置脫離電網后，可在5min內將殘余電壓降至50V以下，電容器外接放電線圈，使電容器脫離電源后剩余電壓在5s內降至50v以下；

配置串聯電抗器（5%、6%），以抑制高次諧波或抑制合閘涌流，有效延長裝置使用壽命；配有高壓帶電顯示器和電磁鎖,具有強制閉鎖功能及五防功能，確保運行和維護人員安全；

采用高壓噴逐式熔斷器或限流式熔斷器作為單臺電容器的短路保護；根據用戶需求配置智能控制器，自動投切并聯電容器補償單元，調節容性無功功率的輸出。使電網的功率因數保

持在設動的范圍內;額定電壓：3~10kV，最高工作電壓不應超過1.1Un；最大工作電流不應超過1.31Un。

配置參數：

系統標稱電壓：6kv，10kv ,35 kv

額定頻率：50Hz

電抗率： 5%、6%、12%。

柜式： 200、300、400、600、900、1002、2004kvar等

框架式： 1002、2004、2400、3006、4008、6000kvar等

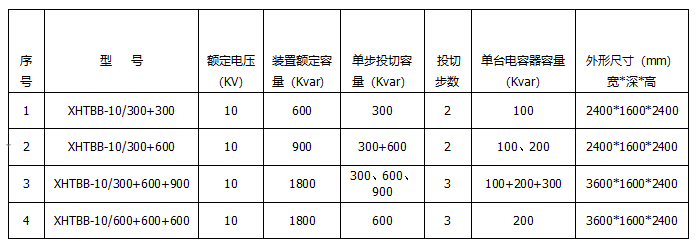

高壓無功補償裝置（柜式）型號參數（參考）：

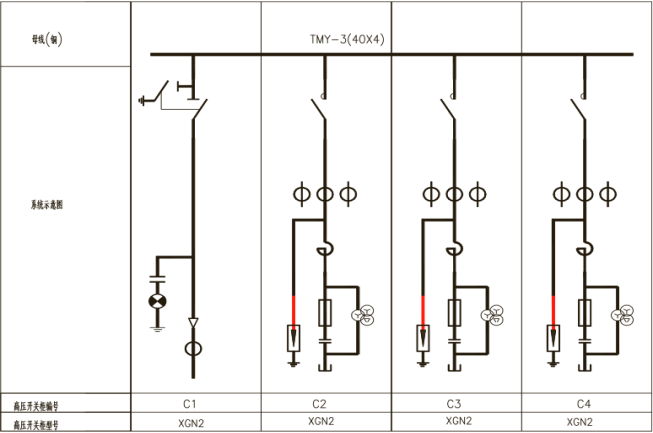

設計參考圖：說明：以上為設計參考，具體容量根據用戶具體參數核算設計。

行業應用：

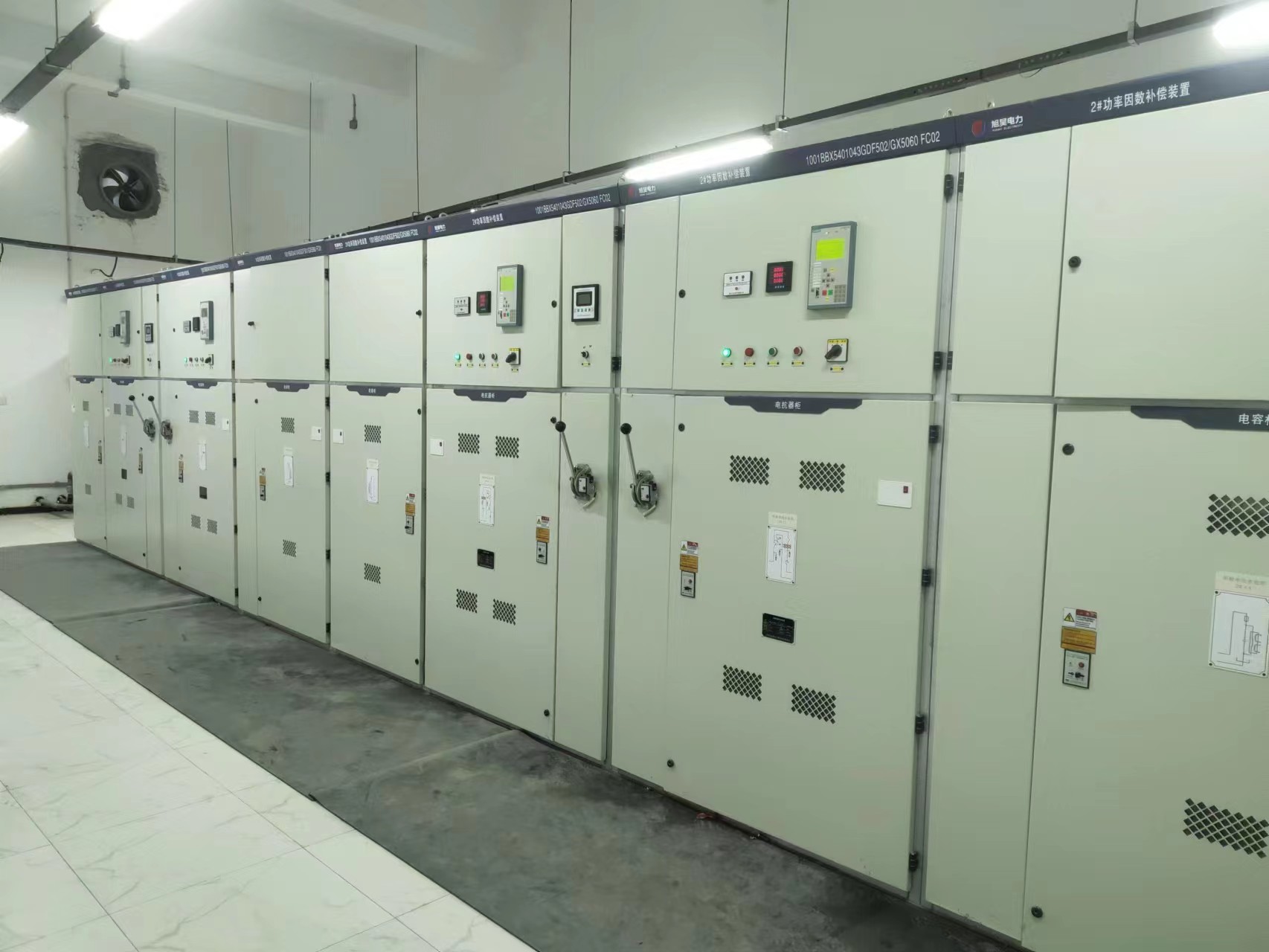

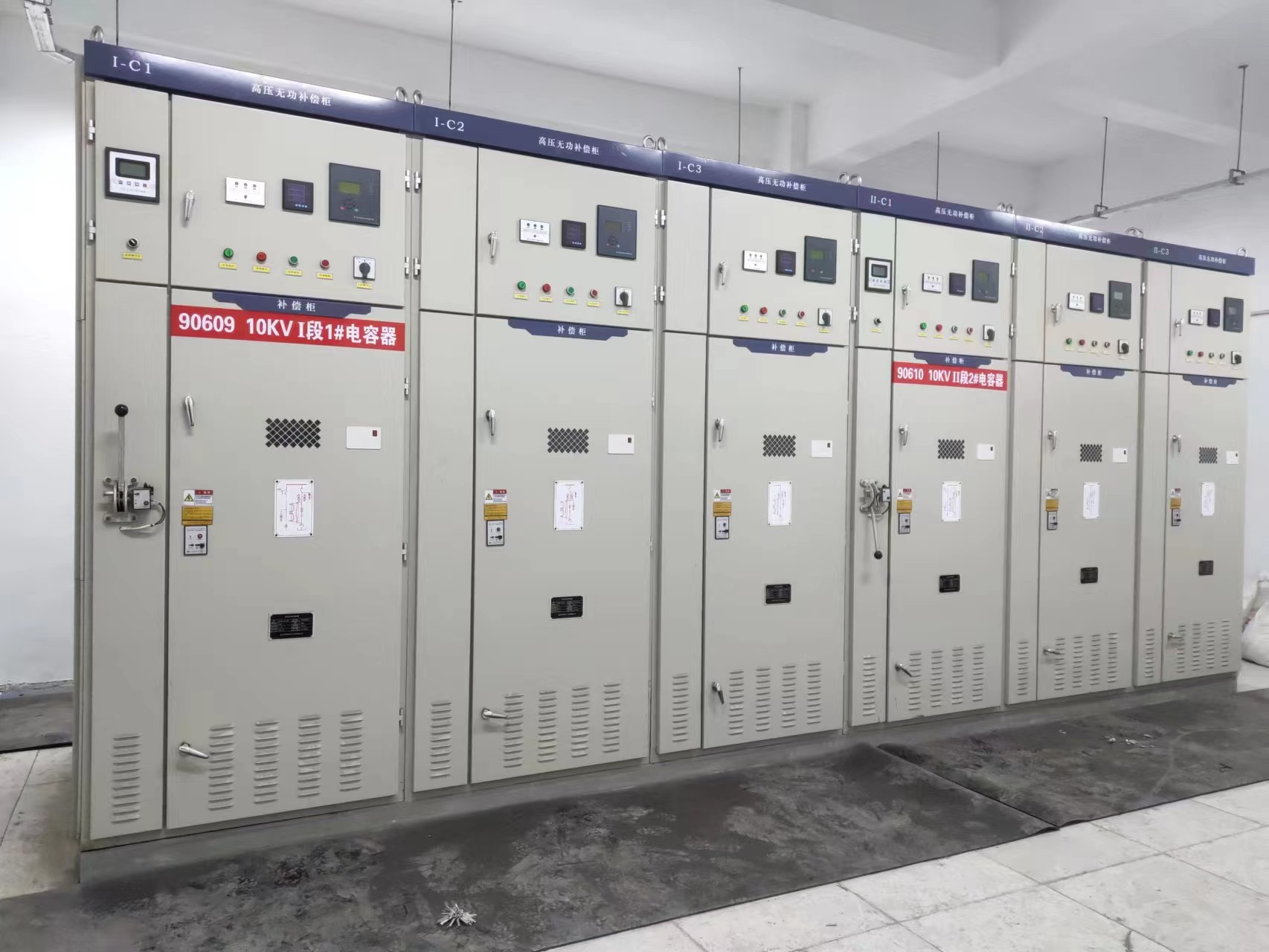

一、配電室集中補償

主要應用于冶金、石化、礦山、建材、機械、汽車制造、能源站等變電站。主要針對10KV、35 KV 、110 KV系統變電站進行集中補償 。

二、高壓電機、高壓冷熱泵機組的集中或就地補償，主要應用于供排水、礦山、水泥，造紙中的高壓風機、水泵的就地補償。

型號說明：XHTBB   XH-TBB  XHTBB-10   XH-TBB-10  XHTBB-35   XH-TBB-35
