行業背景：

汽車、造船等機械制造行業焊接、沖壓車間含有大量的非線性負荷和沖擊性負載，配電系統諧波污染嚴重，主要含有3、5、7諧波，有三相不平衡現象。常規無功補償裝置無法正常投用，投用電容器后出現諧波放大現象，甚至出現火災事故；該行業適宜配置的電能質量產品有：動態濾波補償裝置（XHTSF）、有源電力濾波裝置（XHAPF、XHSVG）、有源濾波+動態濾波補償?shù)幕旌涎b置（XHAPF+XHTSF）；

現場描述：

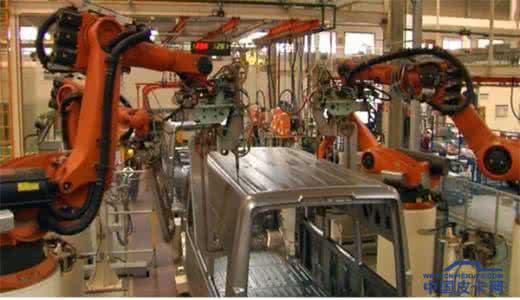

項目為河北某汽車制造廠焊接車間，其負載為變壓器帶部分焊機設備，負載沖擊變化較大，出現其他用電設備運行不穩定等現象，補償電容發熱損壞嚴重，甚至出現某路無功補償線路燒毀現象，經過測試次車間5、7、11次諧波超標。

解決方案：

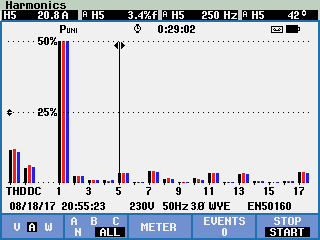

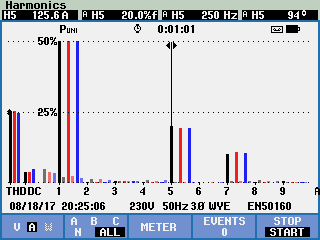

現場采用單相加三相動態濾波補償裝置的解決方式，加裝XHTSF400/500一套，效果如下：數據為諧波電流前后對比圖片：

型號說明：XHTSC  XH-TSC  XHTSF  XH-TSF
