概述：

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，配電系統，作為動力，照明及配電設備的電能轉換、分配與控制之用。

產品具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便，系列性，實用性強、結構新穎，防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。

GGD型固定式交流低壓開關柜符合《低壓成套開關設備和控制設備》IEC《低壓成套開關設備》GB ,《低壓開關設備和控制設備 低壓斷路器》GB《低壓開關設備和控制設備、低壓斷路器、低壓開關、隔離開關及熔斷器組合電器》GB等標準。參照國際IEC的標準，具有“五防”閉鎖功能。

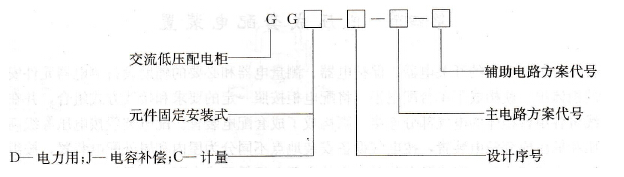

型號說明：

  GGD型低壓配電柜按其分斷能力不同可分為1、2、3型，1型的最大開斷能力為15kA，2型為30kA，3型為50kA。

結構特點：

? GGD低壓開關柜按其用途可分為：受電柜、母線聯絡柜、, 饋電柜、電動機控制柜、無功功率補償柜、照明配電柜 。

? GGD低壓開關柜的柜體采用通用柜的形式，柜架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。

? GGD低壓開關柜設計時充分考慮到柜體運行中的散熱問題，柜體上下兩端均有不同數量的散熱槽孔，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

? 柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，能防止門與柜體直接碰撞，提高了產品的防護等級。

? 裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。

? 柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

使用條件

? 配電柜周圍環境溫度不高于+40℃，不低于-25℃?！　?/span>

? 配電柜安裝使用時，使用地點的海拔高度不超過2000M。

? 配電柜周圍空氣相對濕度不大于90%（+25℃）。

? 配電柜應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。　

? 配電柜周圍空氣相對濕度在最高溫度40度時不超過5%，在較低溫度時允許有較大的相對溫度，應考慮到由于度的變化可能會偶然產生凝露的影響

? 開關柜安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所

? 用戶有特殊要求時可與制造廠協商解決
