35KV光伏升壓站開關柜預制艙

電力預制艙集成電力設備，提高建設、運維效率及安全性。標準化設計，集成化安裝，快速部署，智能化監控。適用于新能源發電站、城市配電網、工業用電及臨時供電系統。

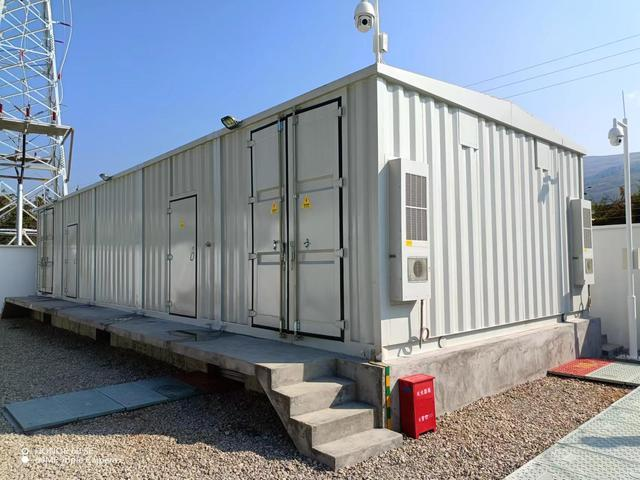

35KV光伏升壓站開關柜預制艙應用于戶外分布式光伏并網開關站，是由預制艙艙體、一次設備屏柜、高壓柜、艙體、空調、通風除濕、消防、監控等輔助設備組成，預先在一個標準化的艙體內進行集成、組裝和測試，形成一個功能完整的電力單元。這種單元化的設計使得電力設備的安裝、調試和運維工作變得更加簡單高效。

功能特點

采用防火防腐材料，具有較強的保溫能力，內部裝設工業空調，能夠有效調節艙內溫度。

具有較強的抗震防變形能力，采用體式焊接結構，結構強度高，可靠性強。

各電氣柜滿足五防要求，五防裝置應安全可靠。

艙體密封處理，能夠有效阻擋外部沙塵進入艙內，保障艙內設備的穩定運行，外殼牢固、隔熱性能好。

具有完善的安全逃生系統，符合電力要求，可滿足IP54防護等級，使用壽命可達25年。

設備設施一體化成套性強，方案靈活多樣、保護完善、運行安全可靠，維護簡單.

使用環境條件

海拔高度：≤3000m

環境溫度：-25℃-+50°℃

相對濕度：日平均≤95%，月平均≤90%

集裝箱房通用標準抗震等級滿足7級要求。

抗風力：則面承受風載荷>0.55kNm2

箱頂承重：約300kg/m2

底部承重：約800kg/m2

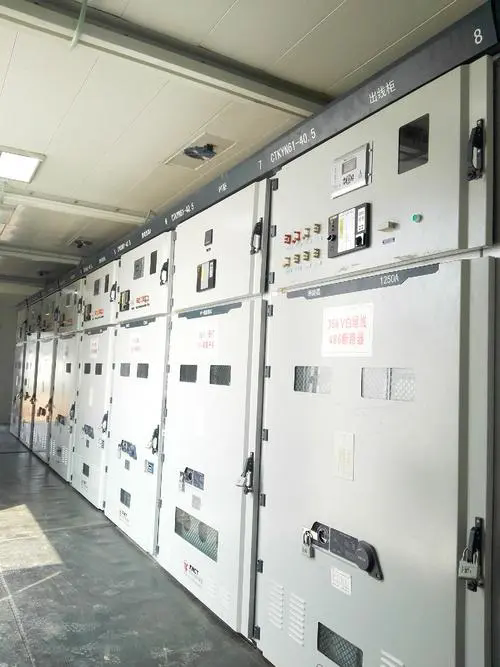

開關柜技術參數

序號	項目	單位	參數
1.	額定電壓	KV	40.5
2.	額定電流	A	1250    1600     2000
3.	額定頻率	Hz	50
4.	額定短時耐受電流	kA	20     25    31.5
5.	額定峰值耐受電流	kA	50    63     80
6.	額定工頻耐受電壓	kV	95/1min
7.	額定雷電沖擊耐受電壓	kV	185
8.	額定短路持續時間	S	4
9.	防護等級		IP3X
