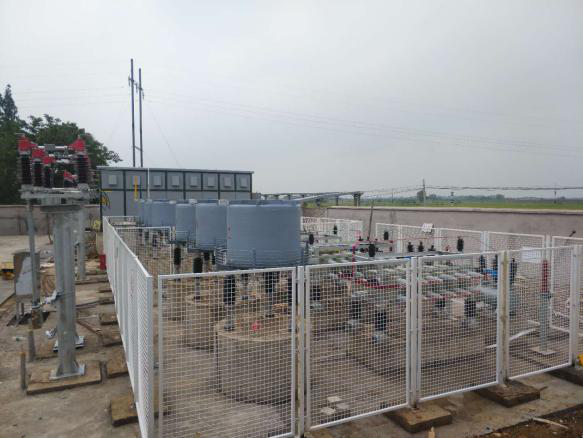

有源無源混合型濾波補償（XHSVG+XHFC）裝置廣泛應用于新能源行業：光伏、風電；傳統制造行業：冶金、鑄造等機械行業中，在35kv、10kv側，系統運行中會產生無功功率，諧波、電壓閃變和三相不平衡。加裝混合型濾波補償裝置后，注入系統公共連接點(P.C.C.點)母線的電能質量達到國家標準。

產品型號說明：

主要特點：

裝置以110kV側或35kV側母線無功功率作為控制目標， 動態跟蹤電網電能質量變化，自動平衡三相電壓，動態調節無功輸出，額定補償容量在-20 Mvar（感性）～＋20Mvar（容性）無功范圍內連續可調。SVG綜合響應時間在10ms以內，FC設計單調諧加高通濾波支路，具有濾除特征次諧波的功能。

工作原理：

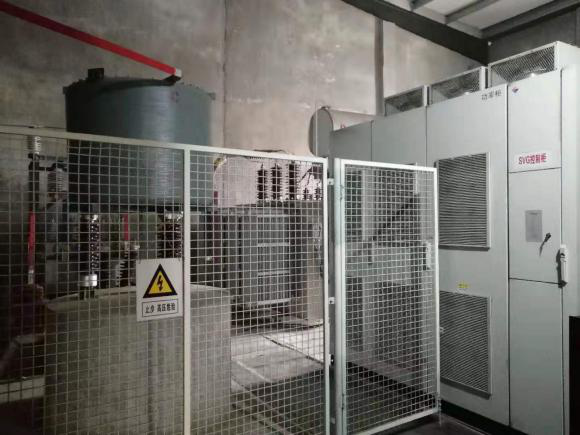

裝置集成了FC的諧波治理優勢和SVG動態調節優勢，裝置中FC治理諧波的同時，固定補償無功功率；系統由SVG總控制，通過采樣電網電流和電網電壓，采用恒電壓/恒無功控制方式發生無功電流，動態補償系統無功，容量調節范圍：±20Mvar容量連續可調；使系統始終不會出現過補現象，滿足高功率因數運行；使系統的母線電壓的電壓閃變和波動、三相電壓不平衡度、諧波含量等電能質量均控制在合理范圍內。

行業應用：

新能源領域.......：光伏發電、風力發電；

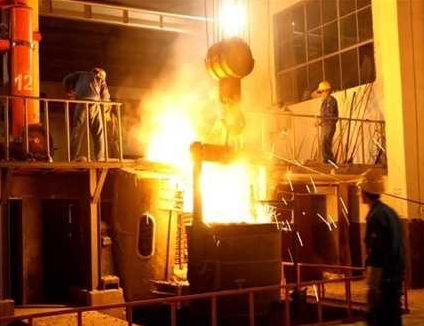

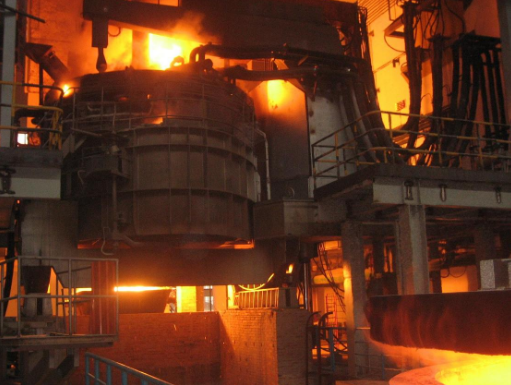

冶金鑄造行業的電弧爐、中頻爐、精煉爐等。

型號說明：XHSVG+XHFC \XH-SVG+XH-FC \XHSVG+FC\XHTSC+FC
