產品概述：

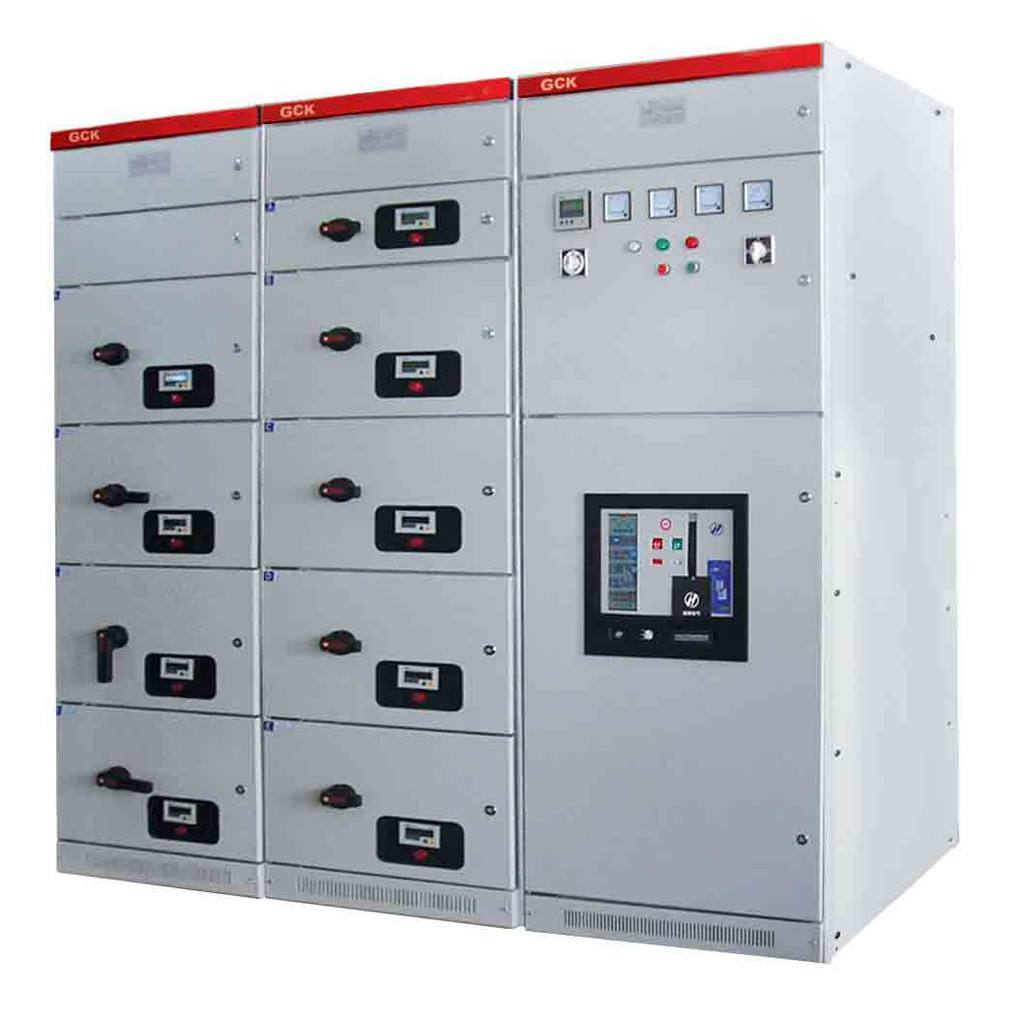

GCK低壓抽出式開關柜(以下簡稱開關柜)由動力配電中心(PC)柜和電動機控制中心(MCC)兩部分組成。該裝置適用于交流50(60)HZ、額定工作電壓小于等于660V、額定電流40004及以下的控配電系統,作為動力配電、電動機控制及照明等配電設備。

GCK開關柜符合GB《低壓開關設備和控制設備總則》等標準。且具有分斷能力高、動熱穩定性好、結構先進合理、電氣方案靈活、系列性、通用性強、各種方案單元任意組合、一臺柜體所容納的回路數較多、節省占地面積、防護等級高、安全可靠、維修方便

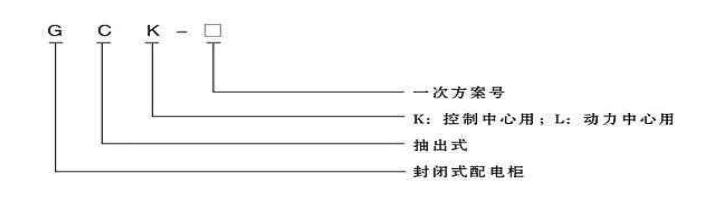

型號說明：

結構特點：

? 本裝置屬間隔式開關裝置,采用模塊結構設計,柜架的全部結構件經過鍍鋅,噴塑處理,通過螺釘緊固相互連接成基本柜架,按需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等部件組裝成一臺完整的控制中心柜。從結構上可將其分為柜體、母線系統和功能單元三部分

?     本裝置為三相四線及三相五線配電系統兩種供用電型式設計的,其中保護接地母線PE線安裝在柜底下側,出線端用母線連接,使用戶十分方便的連接電纜

?     為保證接地的可靠連續性,柜內所有抽屜的導軌等通用部件均采用防腐處理在不降低外殼防護等級的情況下開關柜上頂設有自然通風網蓋。

? 本裝置有大電流單元,又有小電流回路單元,同一柜內同一層的兩個抽屜的小門各自獨立,互不干擾，結構緊湊、組裝靈活、布局合理排列整齊、占地面積少：結構牢固、聯鎖可靠、操作安全簡單、互換性好。

使用條件：

? 周圍空氣溫度不得超過+40℃,而且在24h內其平均溫度不超過+35℃

? 周圍空氣溫度的下限為一25℃

? 戶內安裝使用,使用地點的海拔高度不得超過2000m

? 空氣清潔,在最高溫度為+40℃時,其相對濕度不得超過50%;在較低溫度時,允許有較大的相對濕度。例如:+20℃時相對濕度為90%,但考慮到因溫度的變化,有可能會偶爾產生適度的凝露

? 安裝時與垂直面的傾斜度不超過5°。

? 裝置適應于以下溫度的運輸和儲存過程:-25℃-+55℃的范圍之間,

? 裝置應安裝在無劇烈震動和沖擊的地方,以及不足使電器元件受到腐蝕的場所。
