行業背景：

      中頻、高頻加熱電源應用于鑄造、鍛造、制管、防腐等。 分為6脈沖、 12脈沖、24脈沖電源。主要產生5、7、11、13、17、19等高次特征諧波。諧波直接影響到生產效率和整個配網系統的安全運行。

針對該行業我公司主要配置的電能質量產品有：高壓、低壓無源濾波補償裝置（XHFC），有源電力濾波裝置（XHAPF）、有源無源相結合的濾波補償裝置（XHFC+XHAPF）。我公司每年有上百套中高頻電源現場改造項目。

項目描述：

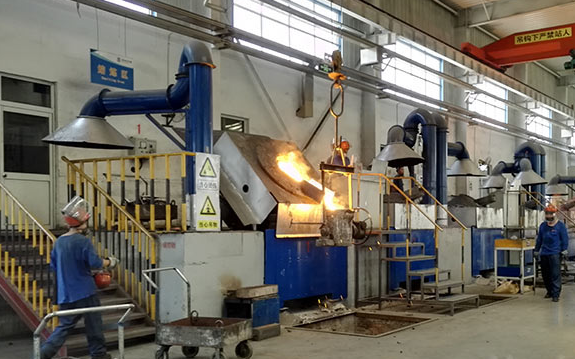

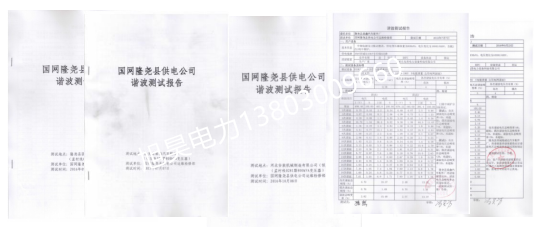

該項目是某公司中頻鑄造，其負載為1600KVA變壓器帶12脈沖串聯諧振中頻加熱設備2T,3套，負載沖擊變化較大，出現其他用電設備運行不穩定等現象，經測試配電系統中5、7、11、13次等諧波含量超標。

解決方案：

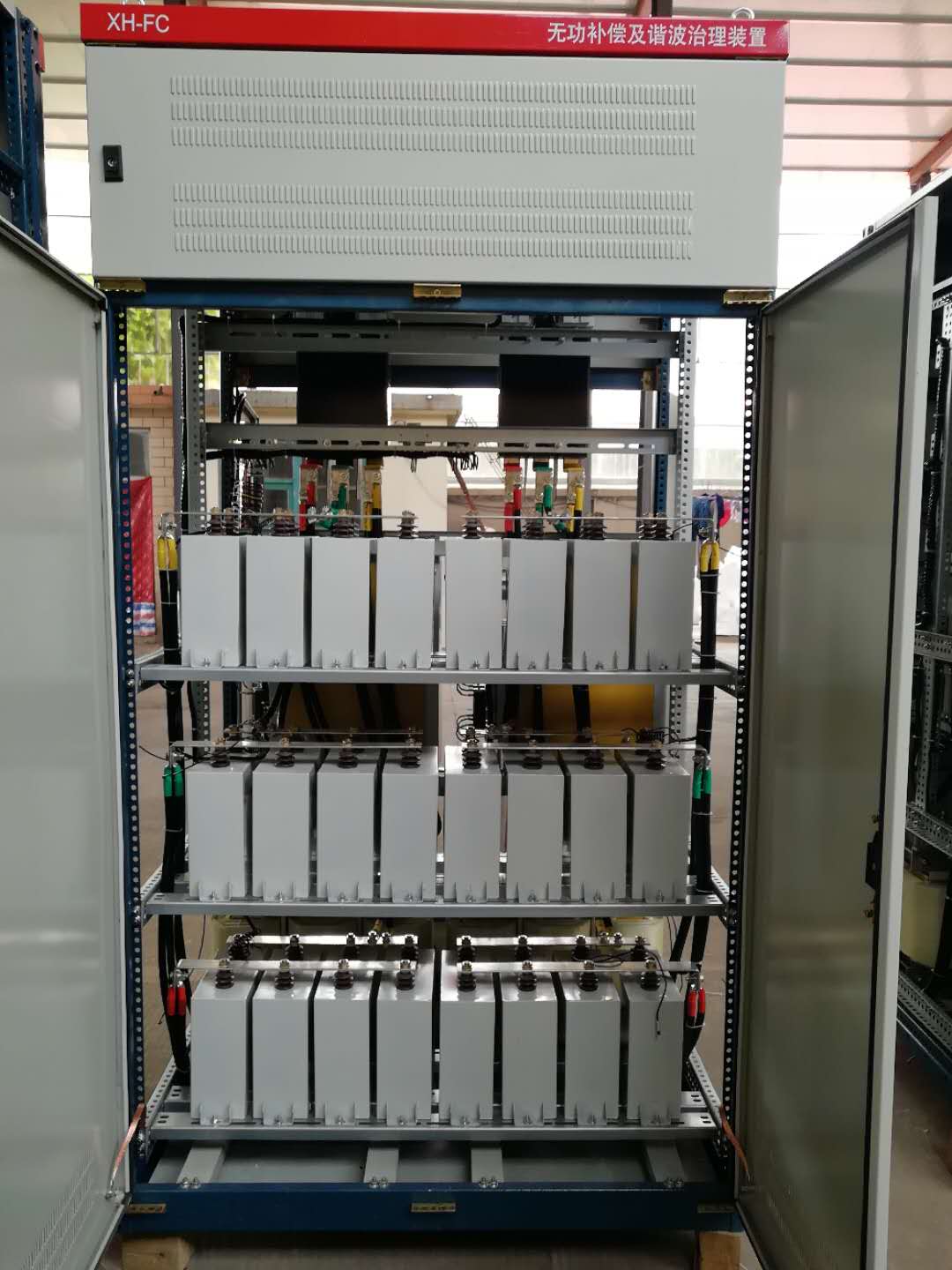

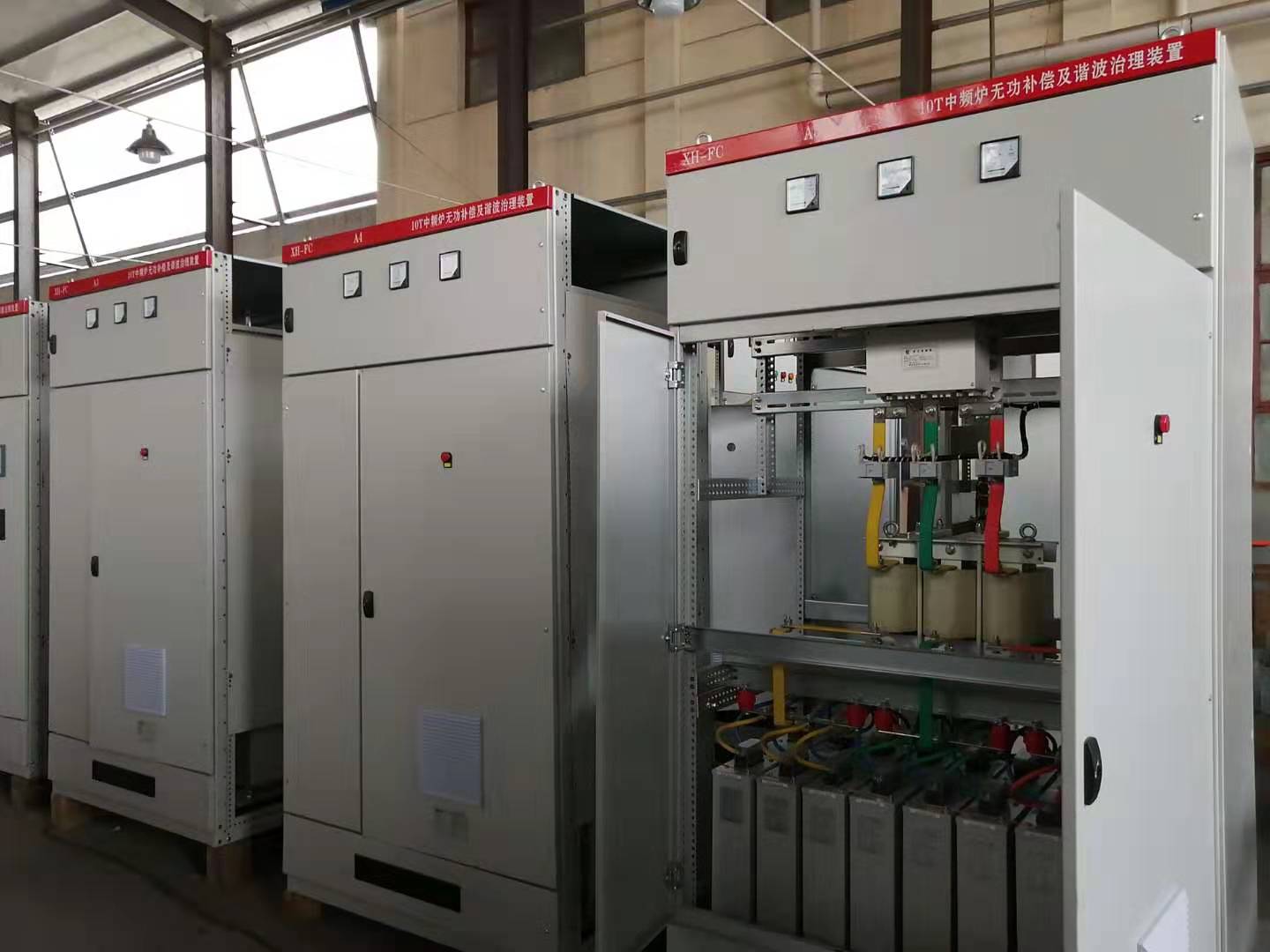

現場采用有源加無源濾波的解決方式，加裝XHAPF-400/200-4L+XHFC-400/1000三套，效果明顯，諧波達到國標范圍之內。

型號說明：XHFC+XHAPF XHFC  XH-FC  XHAPF APF
