行業(yè)背景 ：

變頻器是整流設備，運行時產生大量的諧波，主要集中于5、7次。變頻器用于感性電機，節(jié)能效果顯著，在化工、制藥、塑料、供水等行業(yè)大量廣泛使用。

項目描述：

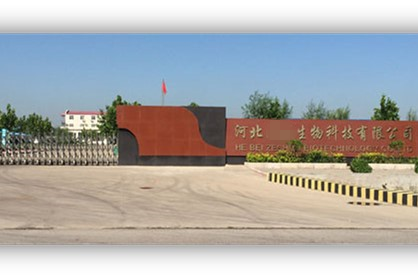

河北邢臺某化工廠是我公司承接的現場改造工作。該廠由2臺1250變壓器：52臺3-110KW變頻器組成，經常出現變頻器燒毀現象；總配電室的無功補償柜內熔斷器和電容器大量燒毀，補償柜無法正常投用。連續(xù)出現無功罰款。經現場檢測 5、7次諧波嚴重超標。

治理方案：

我公司針對變頻器諧波的特點，根據兩臺變壓器諧波含量分別治理，方案如下：

1#變壓器方案為：加裝200A有源濾波器，用于吸收現場諧波，同時改造補償柜為無功補償及諧波治理系統XHFC；2#變壓器無功補償直接改造成無功補償及諧波治理系統XHFC。

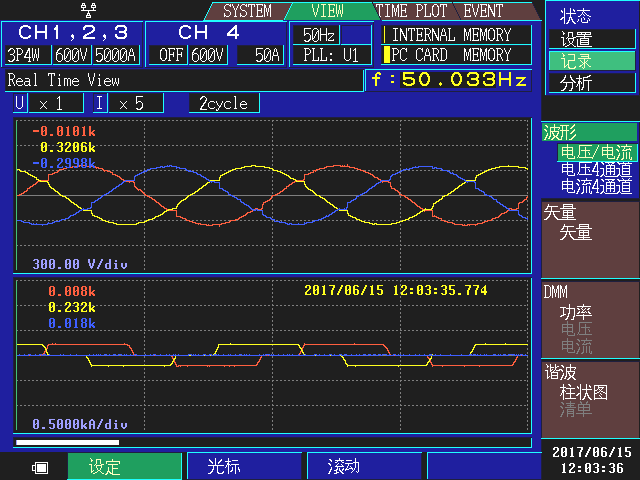

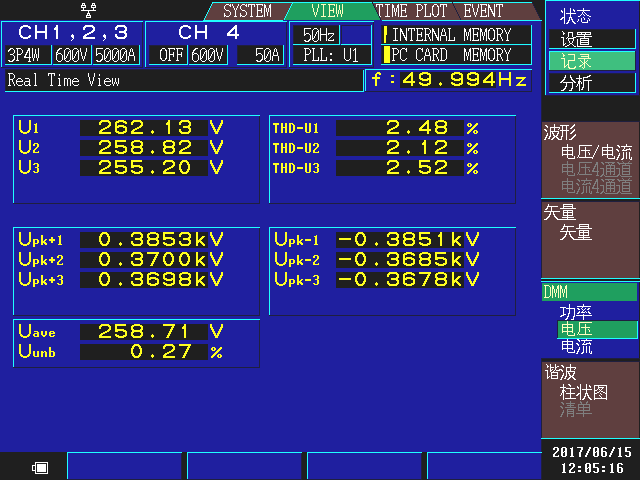

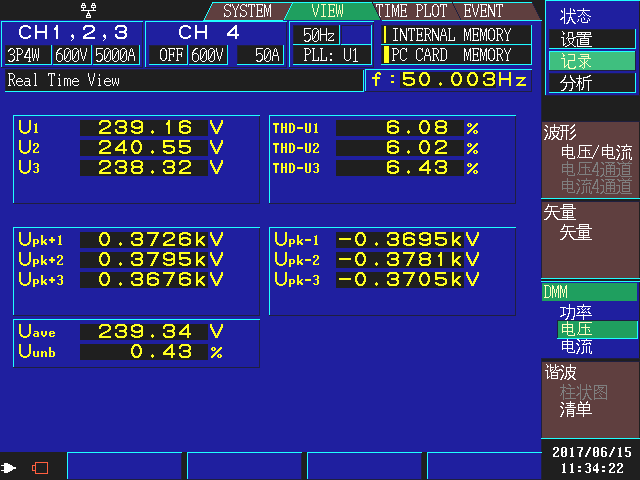

現場數據如下：
